Dragex Venturi Saugarmaturen aus Kupfer

liefern wir als Press- oder Löttfittings.

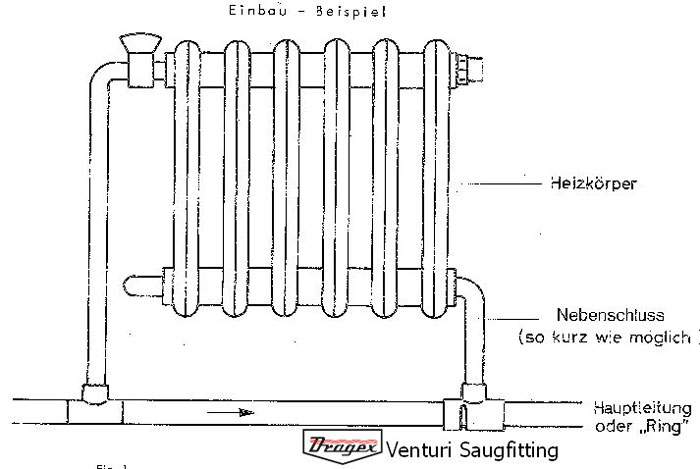

Dragex Venturi Saugarmaturen finden häufig Ihren Einsatz in Einrohrheizungsanlagen:

Bei der Einrohrheizung werden die Heizkörper parallel zur Ringleitung geschaltet. Das bedeutet, dass ein Teil des Heizwassers durch den Heizkörper geleitet wird und ein anderer Teil durch die Ringleitung fließt.

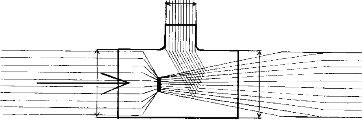

Bei dem Einsatz eines Dragex Venturi Saugfittings, wird das Prinzip der Venturidüse angewandt. Die Ringleitung wird durch den Einbau eines Saugfittings kurz vor dem Aufeinandertreffen mit dem Rücklauf verengt. Durch die Verengung des Rohrdurchmessers in der Ringleitung bleibt der Volumenstrom konstant, die Strömungsgeschwindigkeit steigt jedoch stark an (Kontinuitätsgesetz).

Durch die erhöhte Strömungsgeschwindigkeit in der Ringleitung entsteht hinter dem Saugfitting ein Unterdruck, welcher dafür sorgt, dass das Heizungswasser aus dem Heizkörper angesaugt und mit dem wärmeren Wasser aus der Ringleitung gemischt wird. Für die Saugleistung der Dragex Venturi Saugfittings bieten wir Leistungstabellen im Downloadbereich.
